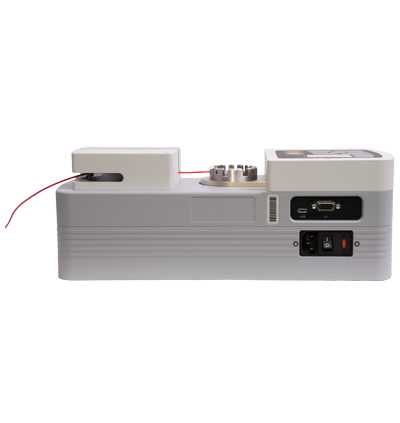

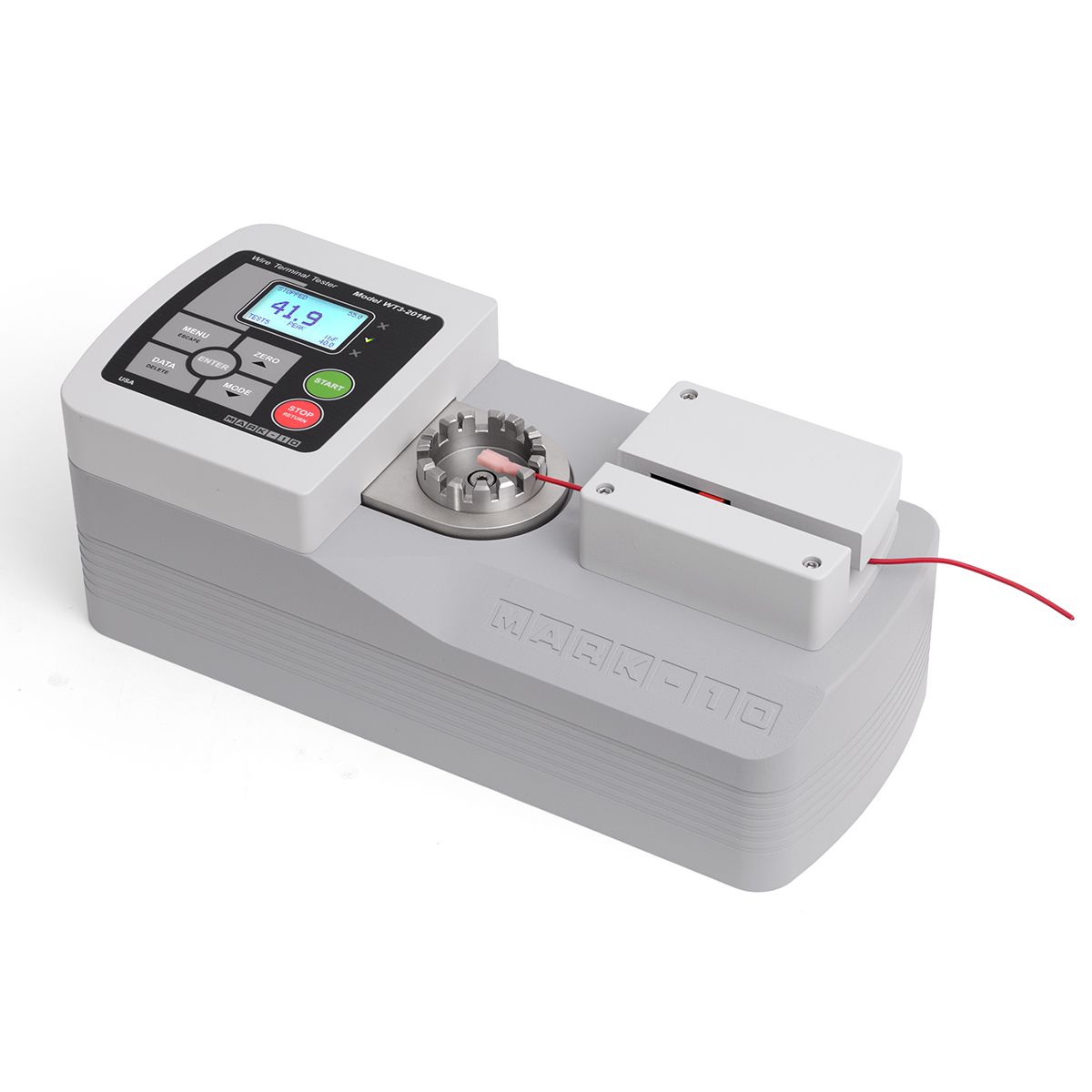

1. WT3-201M 電線壓接端子拉力強度測試機是一台集成式的桌上型測試設備，測試容量可高達 100 Kgf / 1,000N / 200 lbf 的壓接拉力及鉚合強度。 |
 |
2. WT3-201M 電線壓接端子拉力強度測試機的可選擇線徑規格的線材端子夾具包含多個插槽，最大外徑可達 AWG 3 規格（Ø 6.3 mm / 0.25 in）。 |
 |

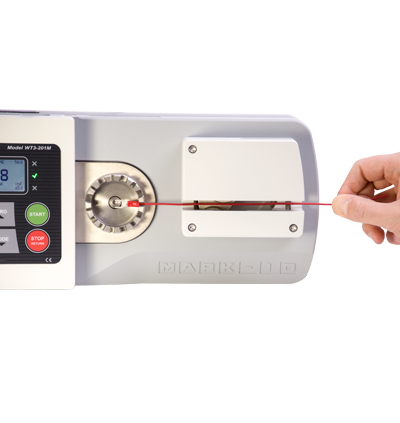

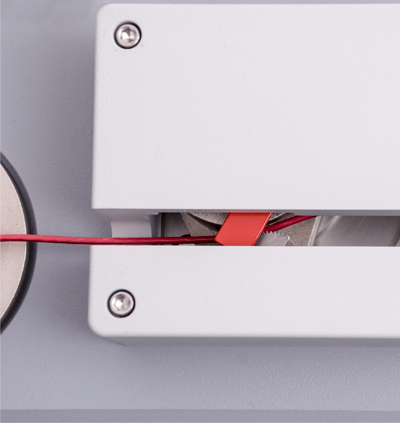

3. WT3-201M 電纜和壓接端子的拉拔力及鉚合強度測試機， 測試作動開始時，鋸齒狀凸輪嚙合樣品，夾緊防護裝置自動旋轉到位，以增加安全性。 |
 |
4. WT3-201M 電線壓接端子拉力強度測試機，可於線材載入後自動執行測試，樣品破裂時返回原點，適用於業界大多數尺寸線徑的絕緣電線，最大外徑可達 Ø 6.3 mm / Ø 0.25 in。 |
 |

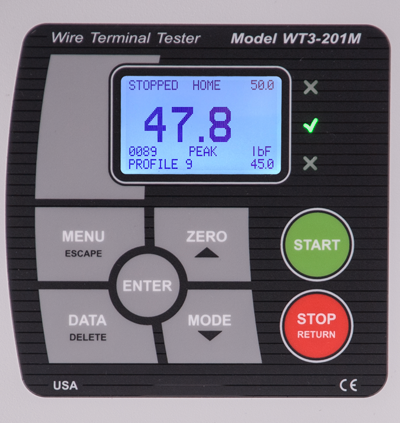

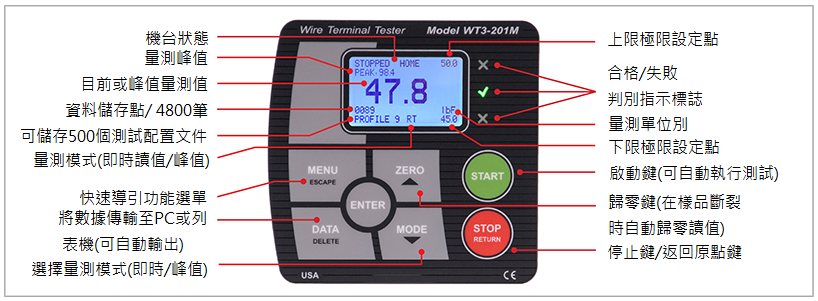

5. WT3-201M 電線壓接端子拉力強度測試機，內建操作簡易的控制介面和指示器，詳細內容請參閱 頁籤處的數位顯示器 ! |
 |

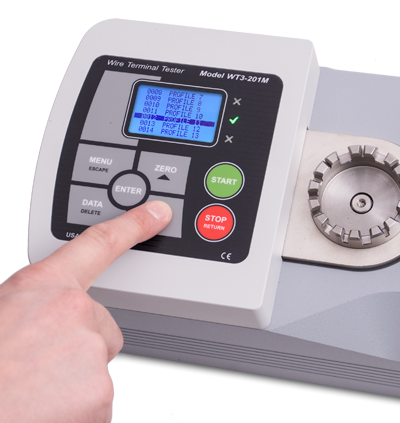

6. WT3-201M 電線壓接端子拉力強度測試機，可保存和檢索多個配置文件，以便快速準確地切換到不同的測試模式。配置檔案可以命名為最多達10個文字與數字的字符串。 |
 |

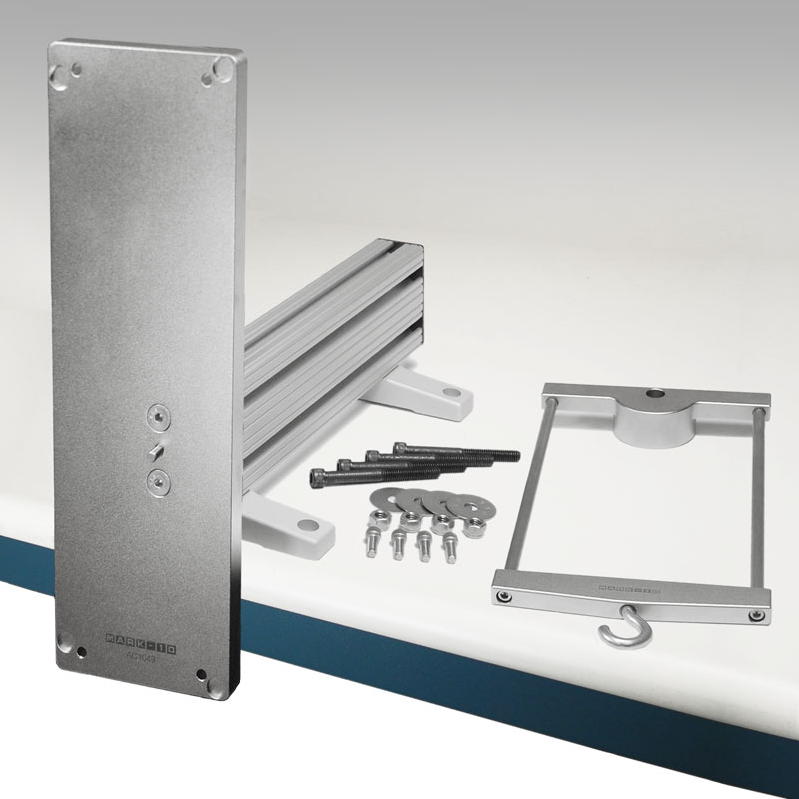

7. AC1049/校準套件，包括所有必需的安裝支架和配件，以兼容於 WT3-201、WT3-201M 等電線壓接端子拉力強度測試機。 |
 |
8. WT3-201M 電線壓接端子拉力強度測試機，安裝在 AC1049/校準套件 上執行精度確認的測試範例，原廠不提供砝碼。 |
 |
9. WT3-201M 電纜和壓接端子的拉拔力及鉚合強度測試機，內建電源連接器、USB 和序列信號連接埠 ( 支援 RS232、MITUTOYO、類比及設定點的信號輸出 ) 可提供電力及外部通訊。 |
 |
10. 選配的 WT3004/攜帶盒，為 WT3-201M 電線壓接端子拉力強度測試機、圓型端子夾具、電源變壓器和附件提供了儲存空間。 |
 |

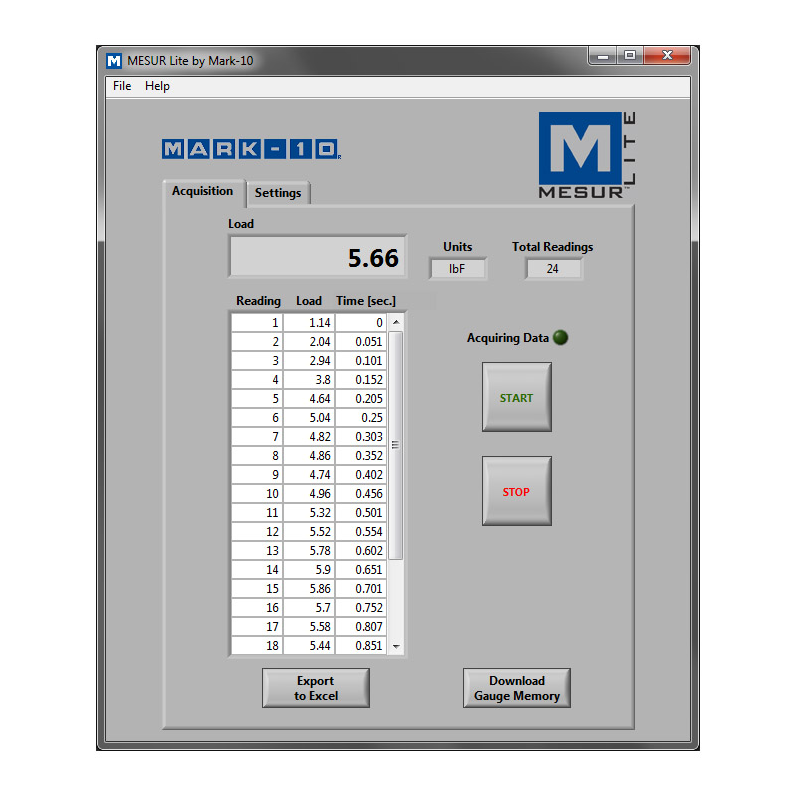

11. MESUR®Lite : 一個基本的數據蒐集軟體，可將 Mark-10 測力計、扭力計端所接收之數據製成表格，或匯出至 Excel 進行分析。 |
 |

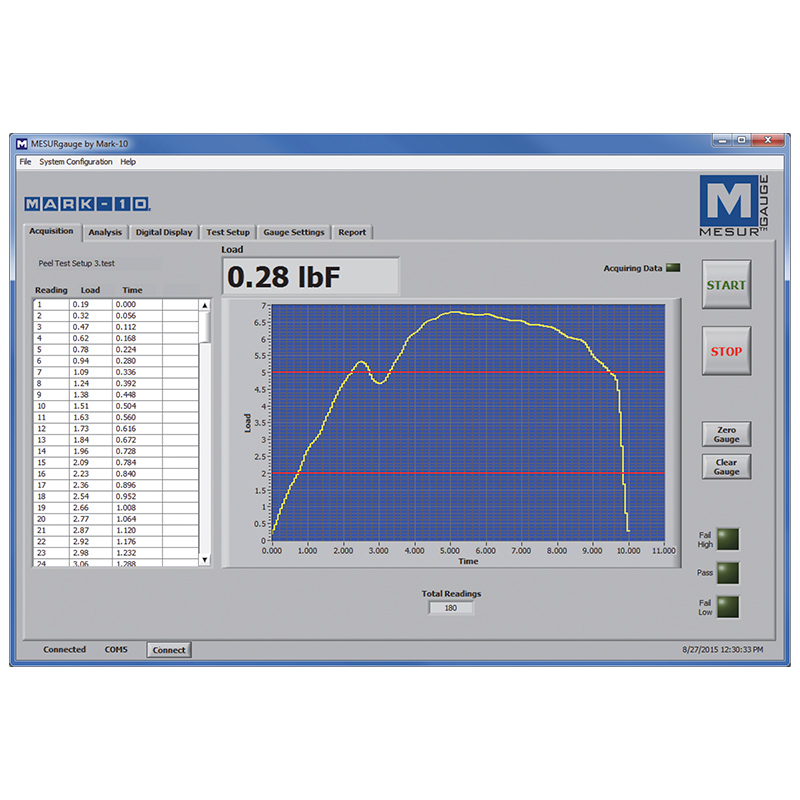

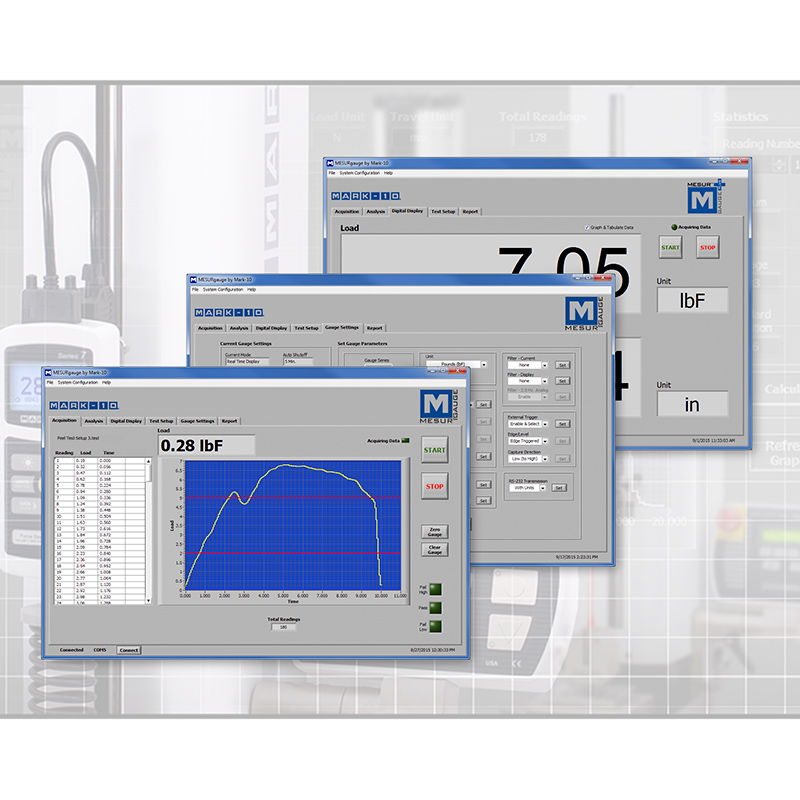

12. MESUR®gauge Plus : Mark-10 儀器和測試台收集測試數據的程式介面，軟體可列表和繪製力量與時間或力量與距離的圖表，並提供了一些精密的測試之設置、分析和報告工具。
|
■ 量測 即時值 與 峰值。
■ 測試容量 : 100 Kgf / 1,000 N / 200 lbf。
■ 可選擇測試速度、快速接近及返回原點。
■ 樣品載入後自動啟動測試。
■ 樣品斷裂時自動返回原點。
■ USB、RS-232、Mitutoyo 和類比信號輸出。
■ 7,000 Hz 的高速採樣率可準確捕獲拉伸時的峰值。
■ 俱有統計和輸出的 2,000點 數據儲存功能，每個資料點附有日期和時間戳。
■ 當樣品破裂時自動輸出、數據儲存及自動歸零讀值等功能，有助於測試過程的自動化。
■ 密碼保護防止未經授權的更改。
■ 可編程之設定點：上下極限值的設定並判定合格與否及輸出。
■ 對各種測試參數最多可保存和檢索 500個 配置文件（選配）。
■ 依照 UL 486A / B 規範 : 施加負載或保持負載於一段指定的時間之非破壞性測試模式（選配）。
■ 儲存所有資料的日期和時間戳記功能（選配）。
A 式表格
| 測試容量 x 解析度 | 100 x 0.05 Kgf / 1,000 x 0.5 N / 1 x 0.0005 KN / 200 x 0.1 lbf / 3,200 x 2 ozf |
| 精確度 | ± 0.2 % F.S ( 最大標稱值 ) |
| 適用電線範圍 * | AWG30 ~ AWG3 * |
| 適用線徑範圍 | Ø 0.3 ~ 6.3 mm / Ø 0.01 ~ 0.25 in |
| 樣品長度範圍 | 165 mm / 6.5 in … 最短 / 不包括終止端 |
| 樣品沿伸量 | 43 mm / 1.7 in … 最大 |
| 測試速度範圍 | 測試速度 : 10 ~ 300 mm/min ( 0.4 ~ 12.0 in/min ) 接近 / 倒轉速度 : 325 ~ 2,400 mm/min ( 13.0 ~ 96.0 in/min ) |
| 速度精確度 | 原廠設定 : ± 0.2% |
| 帶負載時速度變化 | ± 0％（步進馬達驅動） |
| 取樣率 | 7,000 Hz |
| 使用電源 | 80 ~ 240 VAC，50/60 Hz，60W |
| 量測單位 | Kgf / N / KN / lbf / ozf |
| 輸出功能 | USB、RS232 : 最大可設定為 115,200 baud。 MITUTOYO (DIGIMATIC ) : BCD 碼適用於內建 MITUTOYO SPC 通訊功能的相關設備。 類比 : ± 1 VDC，± 0.25 % F.S ( 最大標稱值 )。 GPI/O : 三個開汲極輸出、一個輸入。 設定點 : 三條開汲極線。 |
| 可設定的配置功能 | 峰值檢測、數字濾波器、輸出、自動 ( 輸出 / 資料儲存 / 歸零 )、 自動關機、系統預設值、密碼、按鍵音、音訊警報、背光源、校準 |
| 過載保護 | 最大標稱值之 110% ( 超過 110% 時 : 過載警告提示 ) |
| 重量 | 12 Kg |
| 使用環境 | 温度：5 ~ 45℃、濕度：20 ~ 96 %RH |
| * 包括絕緣層厚度 : 為確保電線樣品適合 WT3-201M 的測試範圍，測量絕緣電線的總外徑並對照指定的線徑範圍進行檢查。在進行此確認時須考慮樣品的可壓縮性。 | |

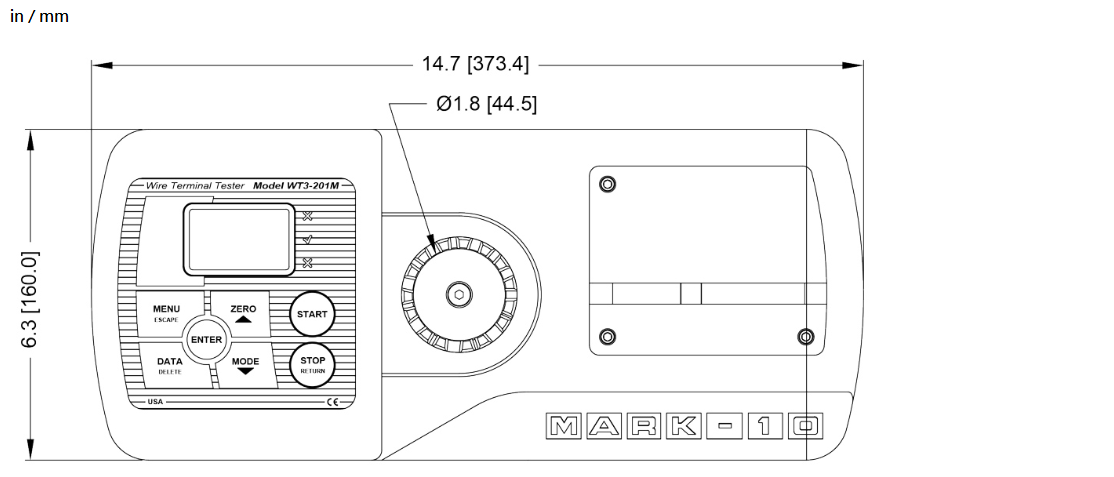

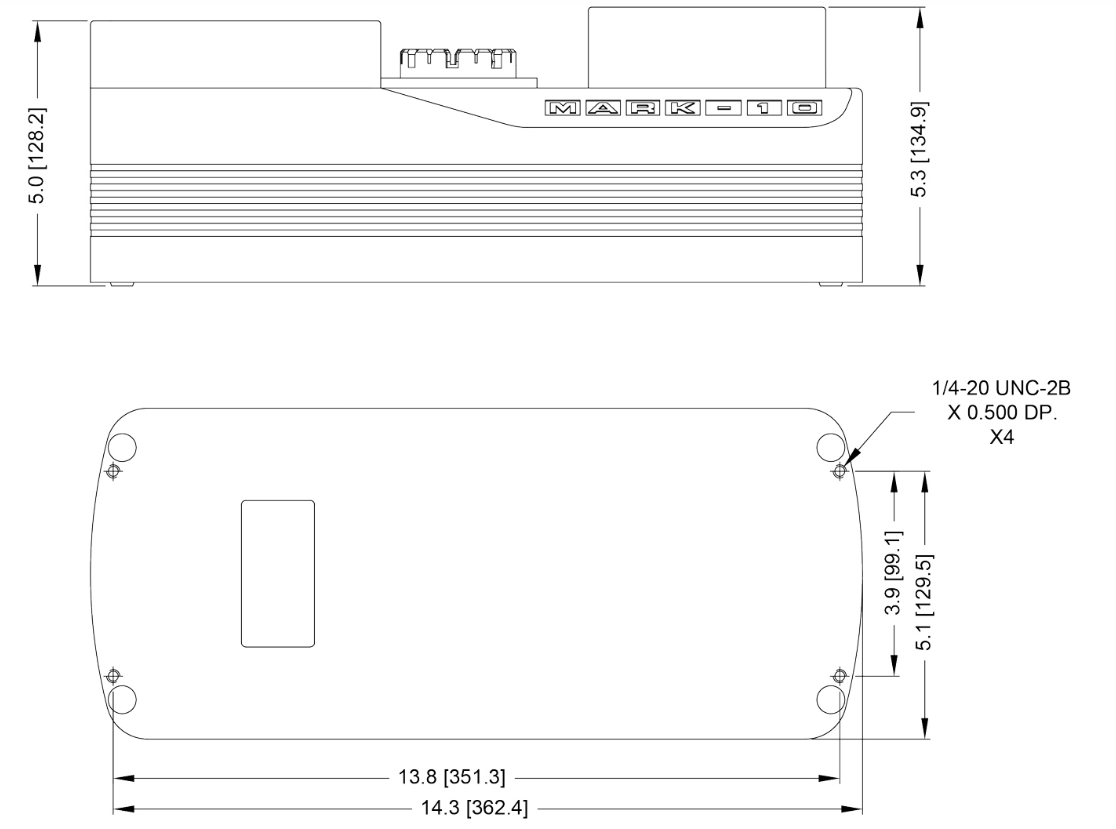

左圖右文表格
 |

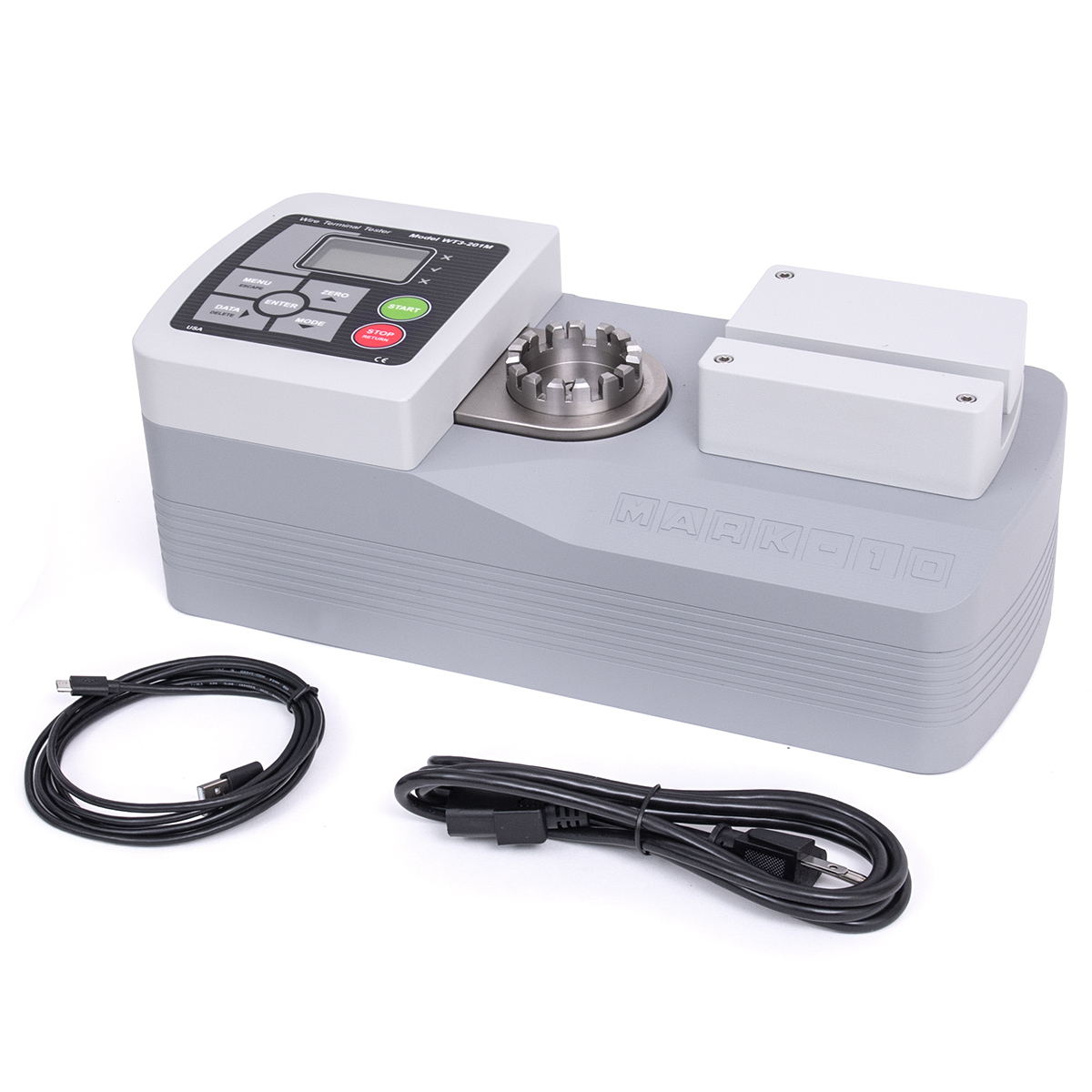

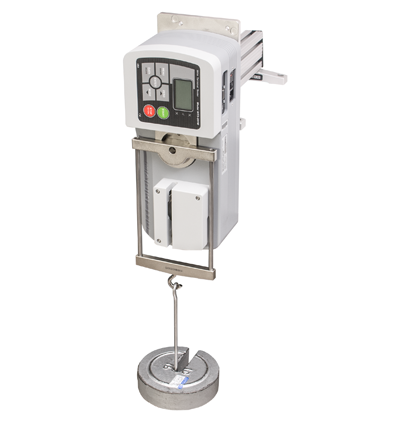

WT3-201M 電線壓接端子拉力強度測試機如圖所示運送，並包括以下配件 ~ （1）USB訊號線 |
左圖右文表格
 |

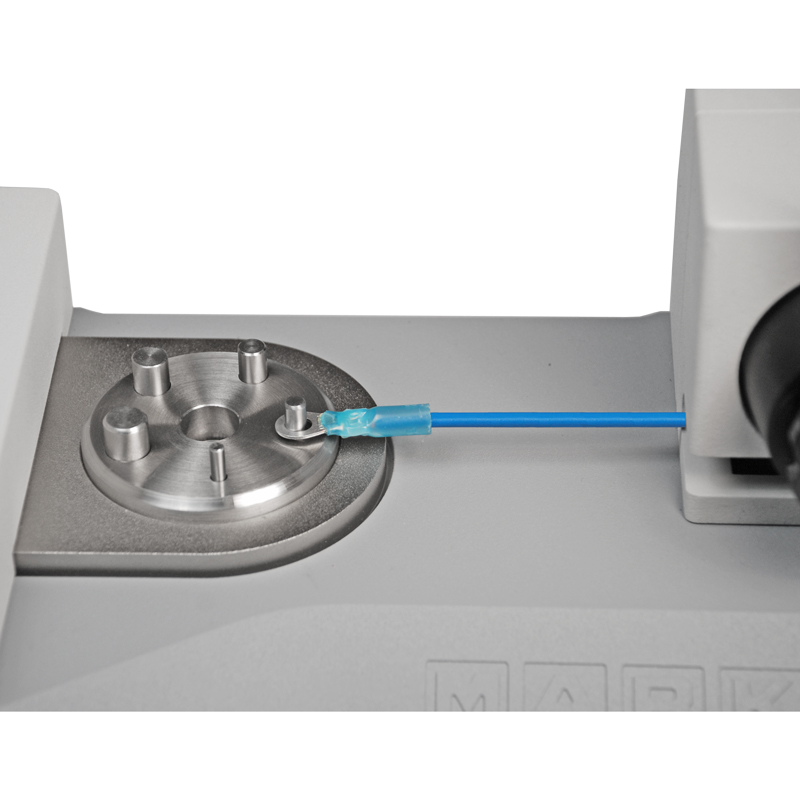

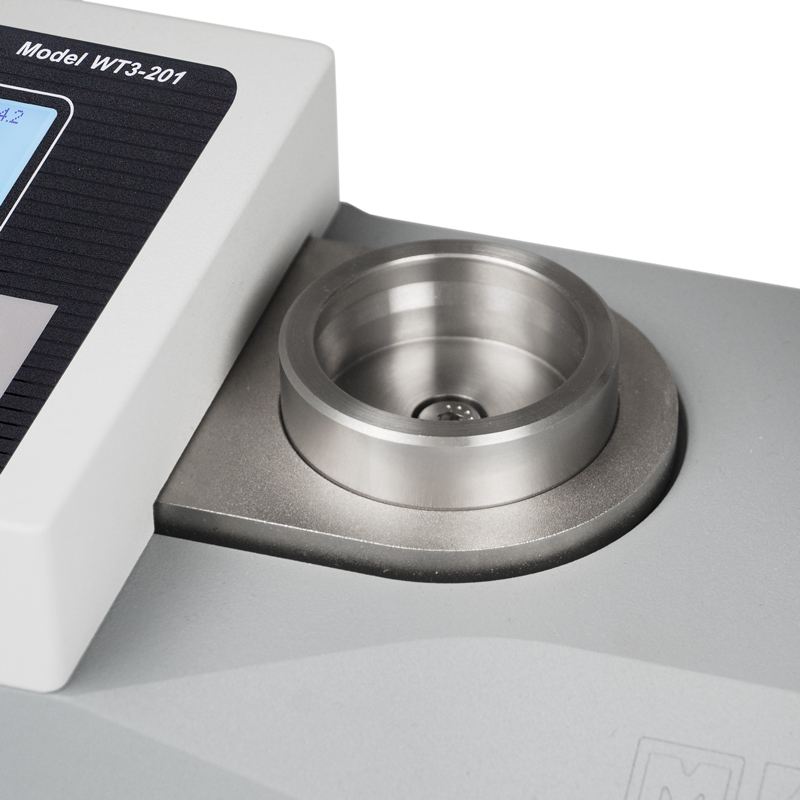

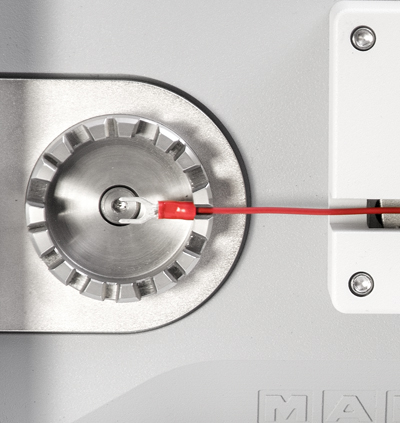

1. 圓型端子夾具 ( WT3002 ) |
 |
2. 可加工的空白式導線端子夾具 ( WT3003） |
 |

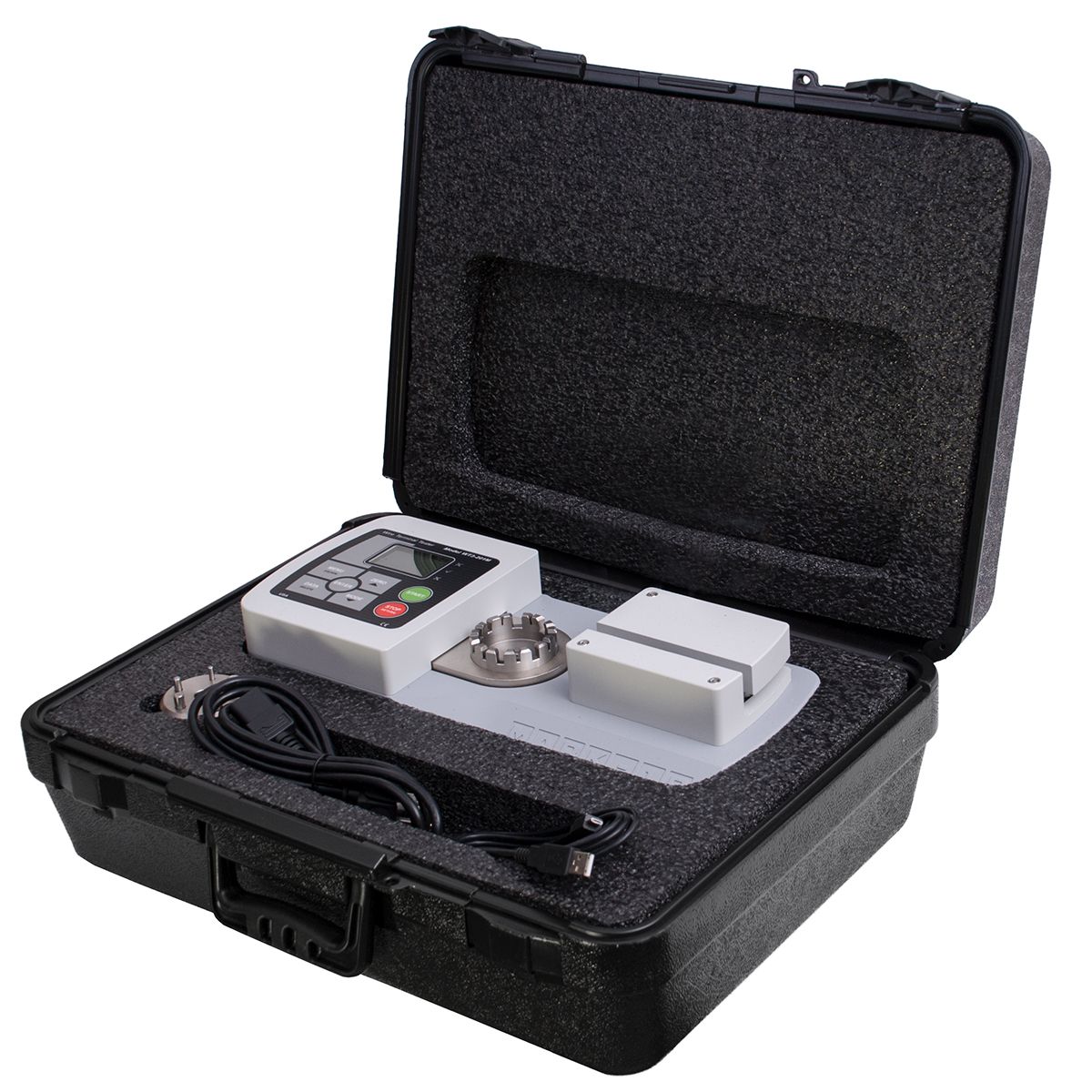

3. 硬塑料攜帶盒 ( WT3004-1 ) 為 WT3-201M 測試機、圓型端子夾具、電源變壓器、USB訊號線和附件提供了儲存空間。 |
 |
繪製負載與時間或負載與距離的圖表，計算統計後導出至 Excel …等。 |
 |

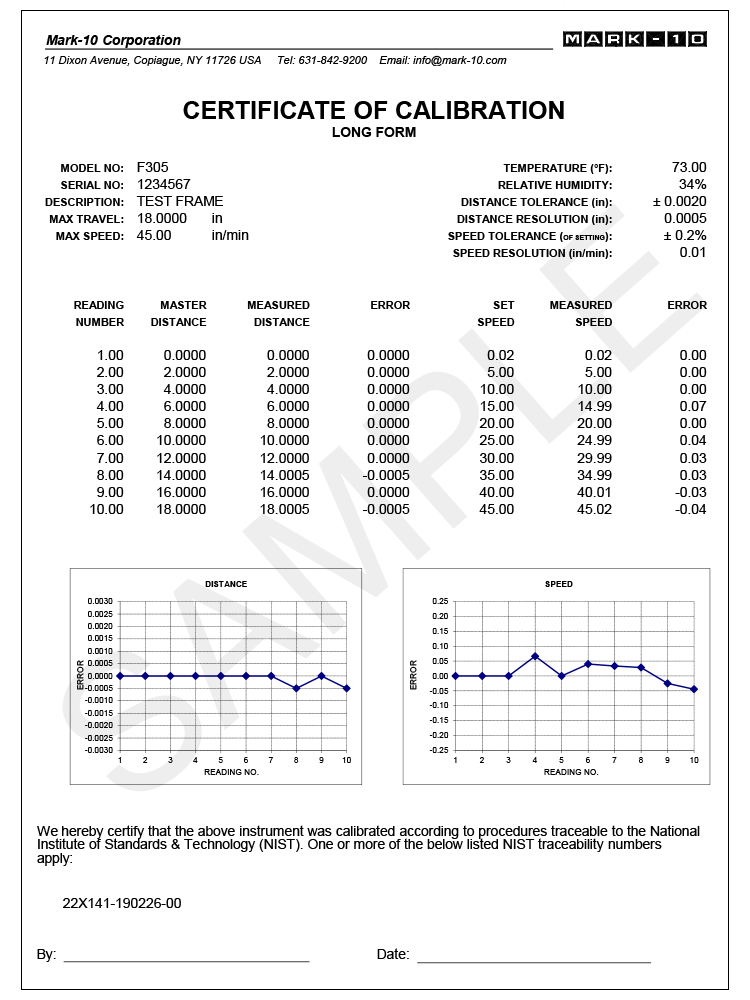

5. 精度檢驗報告 ( CERT ) |
 |
6. 校準套件 ( AC1049 ) |
訂購
以下任何的功能選項都可以在訂購時購買，或者可以在以後透過一個啟動碼來啟用任何原本未採購的功能，充分滿足客戶使用需求或依階段性購置預算進行其他測試功能的擴充。測試台提供 160小時 的演示模式/Demo Mode，在此期間所有的功能可以暫時性的免費性使用 :
| 功能 | 部件型號 | 描述 | |
|---|---|---|---|
| Profiles / 配置測試檔案 | WF010 |
保存和檢索測試參數集 : 如測試速度、合格/失敗極限條件、量測單位等，最多可以儲存 500個 配置文件。 |
|
| Pull to load / 指定負載 | WF011 | 到達設定的負載值時，停止測試機台的作動。 | |
| Load holding / 負載保持 | WF012 | 在使用者定義的負載極限處停止測試台的作動，並在指定的時間段內保持該負載值。 | |
| Date and time stamp / 日期和時間戳記 | WF013 | 將日期和時間戳記應用於每個已保存的資料點中。 | |
| Complete options package / 完整套裝選項 |
WFCOMP | 包括上述列出的所有功能選項。 | |
訂購資訊
| 型號 | 測試容量 |
|---|---|
| WT3-201M | 電線壓接端子拉力強度測試機 : 測試容量 100 Kgf / 1,000 N / 1 KN / 200 lbf / 3,200 ozf |
| WF010 | 保存多個配置測試參數的文件。 |
| WF011 | 指定負載。 |
| WF012 | 負載保持。 |
| WF013 | 日期和時間戳記。 |
| WFCOMP | 完整套裝選項。 |
| AC1049 | 校準套件 : 校準 WT3-201 / WT3-201M 電線壓接端子拉力強度測試機、不包含砝碼。 |
| AC1109 | 序列訊號線 : 用於 WT3-201M 測試機端 → RS232 DB9 端。 |
| AC1111 | USB 訊號線/微小型 : B → A type。 |
| CERT | 精度檢驗報告。 |
| WT3002 | 圓型端子夾具 : WT3-201 / WT3-201M 測試機用配件。 |
| WT3003 | 可加工的空白式導線端子夾具 : WT3-201 / WT3-201M 測試機用配件。 |
| WT3004-1 | 硬塑料手提箱 : WT3-201M 測試機用收納盒。 |
| 15-1005 | MESUR® gauge Plus 版軟體。 |
